最新國家專利 GN50盤扣式鋁合金腳手架 新型創新 綠色環保
日期:2013-6-22 瀏覽率:3672次
關于GN50盤扣式鋁合金腳手架的介紹說明:鋁合金腳手架是我國的一種較為先進的高空作業、維修安裝工程單元使用的高空設備,我國以前主要應用的是焊接框架式的鋁合金腳手架,就是由鋁合金管然后焊接成一個個的框架搭建的,現在介紹的產品是我們國家的企業最新開發的一種由單管鋁管,采用圓盤插銷的鏈接方式,獨立開發設計的一種單管式鋁合金腳手架,打破傳統,設計創意,不采用任何焊接加工,不污染環境的制作工藝,符合安全環保,屬于綠色環保的一種新型組裝型鋁合金腳手架。該設計已經通過國家發明專利認證,獲得新型專利,實用專利和發明專利三大專利證書,并一舉獲得德國GS安裝標準,CE認證標準。是目前行業中領先的一種高空作業設備。

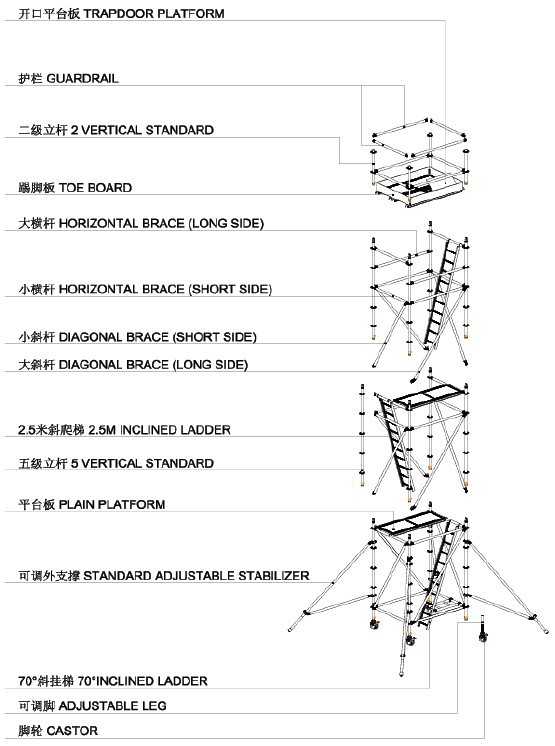

1.產品結構圖

2.概述
2.1 產品概述
鋁合金塔架是一種組合型的移動式新型鋁合金腳手架,廣泛使用在各種建筑工程中室內、外的施工、裝修及各種高空作業;其結構特點是:多樣靈活組合,安裝簡便快捷,產品移動方便,性能安全可靠。鋁合金塔架是在建筑和裝修領域中的一種新型腳手架系統,其多樣靈活的組合模式,能更容易滿足工程的施工作業要求。
2.2 產品介紹
GN50系列鋁合金腳手架又名盤扣式鋁合金腳手架,采用單管式設計,盤扣式連接。大量用于裝修裝飾,建筑樓盤,酒店商場,高空工程,防腐清潔,展示展覽,安全防護等行業。
類型:盤扣式、單管式
品牌:LEADER易達
型號:GN50
全稱:GN50鋁合金腳手架
材料:鋁合金6082-T6 航空鋁型材,連接扣件為鑄鋼材料。
設計:單管式全無焊接設計,環保實用產品。
管徑:50.8MM ;
管厚:1.8/3.2MM;
特點:全無焊接(環保),盤扣式連接,單管式設計,重量輕巧,組裝方便,簡易且搭建快捷,外型設計美觀,表面亮麗光滑,靈活性強。
用途:
1.用于樓宇、廳堂、橋梁、高架橋、隧道、大型超市、禮堂棚頂?shù)饶0鍍?nèi)支頂或作飛機模支承主架。
2.作高層建筑的內外排柵腳手架。
3.用于機電安裝、船體修造及其它裝修工程的活動工作平臺。
4.利用腳手架配上簡易屋架,便可構成臨時工地宿舍、倉庫或工棚。
5.用于搭設臨時的觀禮臺和看臺。
6.用于裝修裝飾,建筑樓盤,酒店商場,高空工程,防腐清潔,展示展覽,安全防護等。
優點
1.組裝靈活多變,在一個有效平面上,全方位連接扣盤最多可提供八個連接,一套架可組裝成多種架(包括高難度懸空架、懸挑架、懸掛架、圓形環繞架、環形架、橋梁架等等),買一套產品解決多種工作問題。
2.GN50 鋁合金腳手架輕便、結實。單管式組合,只需一只手就可以輕松拿起。
3.搭建卸拆方便,用錘子輕輕地將鍥形卡箍敲進圓盤就連接好了,拆卸時敲松卡箍就好了。
4.節約空間,立桿、橫桿、斜桿和水平桿都采用單管設計。所有部件都可以迭加,結構緊湊,能節省大量空間,從而為使用者提供最便利的存儲和運輸。
5.高空作業穩固,施工安全性更高。搭建高度無限制,可突破50 米高度。頂層依然安全穩固。
6.工作環境,不損壞地面,不壓壞地板,帶腳輪可移動,解決大片棚架搭建問題。
7.施工方便、可配有斜梯、直爬梯、走梯等多種梯型,工作平臺板,工人施工上下走動方便自如。
8.結構設計聰穎,連接扣盤永不下墜。獨有的創新專利設計接頭能有效的防止連接器下墜,完全避開傳統的焊接方法,改變了傳統的金屬支架的負荷分配模式。
9.底面配有腳輪方便移動,可調腳調節地面高度,從而達到各種凹凸底面的搭建。
